Disjuntor e cabo para ar-condicionado (9.000 a 36.000 BTU) + por que o disjuntor cai
Tabela de disjuntor e cabo para split de 9.000 a 36.000 BTU em 220 V, tomada ou ligação direta, os 5 motivos do disjuntor desarmar e quanto cobrar pelo ponto elétrico.
O calor chegou e o serviço também: as vendas de ar-condicionado no Magazine Luiza subiram 92% em agosto de 2026 em relação ao ano anterior, e empresas de instalação em BH chegaram a dobrar os chamados de uma semana para outra (O Tempo). Junto vem o problema clássico: o cliente liga o ar e o disjuntor cai.
BTU não é watt
BTU é a capacidade de refrigeração (quanto o aparelho gela), não o consumo elétrico. Um split de 12.000 BTU entrega cerca de 3.500 W de frio, mas um modelo inverter puxa em torno de 1.100 W da rede, uns 5 A em 220 V.
Dimensione pela corrente máxima que está na etiqueta ou no manual, não pela média de consumo.
Tabela de disjuntor e cabo por BTU
Valores típicos para split inverter 220 V, cobre/PVC, circuito exclusivo:
| Ar | Consumo típico | Corrente | Disjuntor | Cabo |
|---|---|---|---|---|
| 9.000 BTU | ≈ 800 W | ≈ 4 A | 10 A | 2,5 mm² |
| 12.000 BTU | ≈ 1.100 W | ≈ 5 A | 10 ou 16 A | 2,5 mm² |

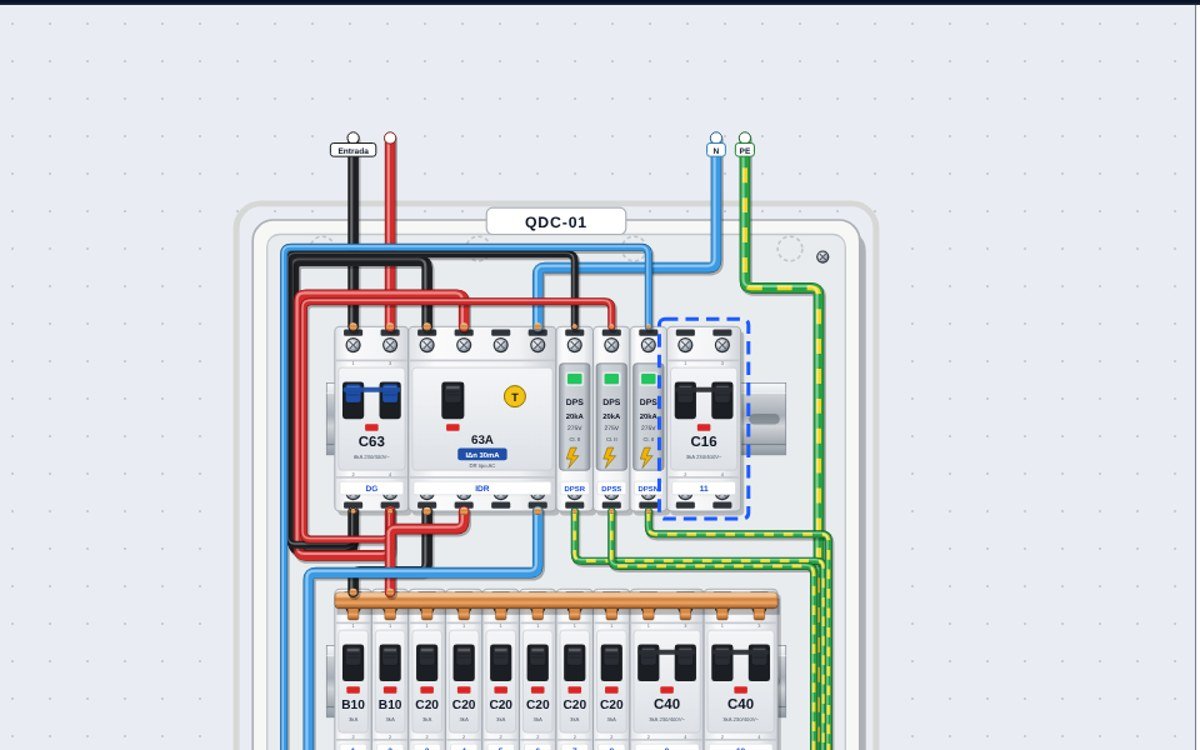

| 18.000 BTU | ≈ 1.700 W | ≈ 8 A | 16 A | 2,5 mm² |
| 24.000 BTU | ≈ 2.300 W | ≈ 10,5 A | 20 A | 2,5 ou 4 mm² |
| 30 a 36.000 BTU | ≈ 3.300 W | ≈ 15 A | 25 A | 4 mm² |
Disjuntor curva C. Acima de 36.000 BTU muitos modelos são trifásicos: siga o manual. Use cabo de 4 mm² quando o circuito for longo ou agrupado com outros no eletroduto (veja a tabela de disjuntor por bitola).
A NBR 5410 manda que todo ponto para equipamento com corrente nominal acima de 10 A seja um circuito independente. Na prática, faça circuito exclusivo para qualquer ar.
Tomada ou ligação direta?
- Siga o manual. Muitos fabricantes pedem ligação direta (borne ou conector).
- Se for tomada, use a de 20 A, nunca a de 10 A.
- Nada de benjamim nem extensão.
- Se o circuito está no DR, capriche no isolamento da interligação com a condensadora e das emendas: umidade ali é motivo clássico de desarme.
5 motivos do disjuntor cair quando liga o ar
- Disjuntor geral pequeno para a soma: chuveiro, forno e ar juntos passam do que o geral aguenta. Refaça a conta da casa e veja o padrão de entrada.
- Disjuntor dimensionado pela média: use a corrente máxima do manual.
- Curva B em aparelho convencional (sem inverter): na partida o compressor puxa várias vezes a corrente nominal. Use curva C.
- DR desarmando: umidade na interligação, emenda mal isolada ou neutro misturado com outro circuito (por que o DR desarma).
- Cabo fino ou circuito longo: esquenta, a tensão cai e o inverter começa a dar erro.
Quanto cobrar pelo ponto elétrico
O circuito dedicado do ar costuma ser cobrado à parte, na faixa de R$ 250 a R$ 500, fora a instalação do aparelho (Watt Soluções). Muito instalador perde dinheiro fazendo o ponto de graça porque não separou no orçamento.
Separe em itens: instalação do aparelho, circuito exclusivo e adequação do quadro (se precisar). Com o projeto em PDF, o cliente entende o porquê de cada valor. Veja como fazer um orçamento que o cliente aprova.
Resumo
- BTU não é watt: use a corrente máxima do manual.
- Circuito exclusivo, disjuntor curva C, cabo conforme a tabela.
- Tomada de 20 A ou ligação direta, sem benjamim.
- Cobre o ponto elétrico à parte.
Conteúdo educativo. Siga a NBR 5410, o manual do aparelho e o padrão da sua concessionária.
Perguntas frequentes
Qual disjuntor usar para ar-condicionado de 12.000 BTU?
Para split inverter 12.000 BTU em 220 V, o comum é disjuntor de 10 ou 16 A curva C com cabo de 2,5 mm², conforme a corrente máxima indicada no manual.
Qual disjuntor para ar-condicionado de 24.000 BTU?
Em 220 V, normalmente disjuntor de 20 A curva C com cabo de 2,5 mm², ou 4 mm² se o circuito for longo ou agrupado. Confira a corrente máxima no manual.
Ar-condicionado precisa de circuito exclusivo?
Sim. A NBR 5410 exige circuito independente para equipamentos acima de 10 A, e na prática o ar-condicionado deve sempre ter circuito exclusivo.
Por que o disjuntor desarma quando ligo o ar-condicionado?
Os motivos mais comuns são disjuntor geral pequeno para a soma das cargas, disjuntor dimensionado pela média, curva B em aparelho sem inverter, DR desarmando por umidade ou neutro misturado, e cabo fino ou circuito longo.
